sistema automático de control de iluminación de almacén por sensor de movimiento

detalle de la tecnología PLC y lora que se muestra en los grupos de luces de calle y túneles de la autopista del anillo exterior de shen zhen de 93 km:

composición del sistema

1. composición de funciones del sistema

el sistema consiste en el subsistema de control de iluminación, el subsistema de monitoreo de equipos, el subsistema de análisis de consumo de energía, el subsistema de análisis experto y el subsistema de gestión de activos.

2L luchaC controlarS subsistema

2.1 auto -ejecutar: c ontrol según el amanecer y el atardecer

a través de la fórmula de cálculo del reloj astronómico, siempre que sepamos el valor de latitud y longitud y la hora de un lugar determinado, podemos calcular con precisión la hora de salida y puesta del sol de ese lugar. de acuerdo con esta hora, podemos apagar las luces al amanecer y encender las luces al amanecer;

a excepción del ecuador, polo sur y polo norte,, las horas de salida y puesta del sol en otras regiones son diferentes cada día,, lo que permite ajustar automáticamente y con precisión la hora de encendido y apagado todos los días;

debido a las diferentes altitudes/obstáculos, y umbrales de transición requisito en cada región, se introduce el tiempo de compensación de la salida y la puesta del sol para ajustar el valor calculado.

este esquema es adecuado para ambientes exteriores o semiexteriores que requieren iluminación durante todo el día; tales como: iluminación de calles, iluminación de plazas, iluminación de habitaciones con suficiente luz natural, etc.

2.2 ejecución automática: control por horario

losT tabla de tiemposC controlarS quimio es que el usuario configura las horas de trabajo del día según el Encendiendo necesidades, y establece el valor de iluminancia de las lámparas durante las horas de trabajo al mismo tiempo.

este esquema es adecuado para ambientes con cambios regulares de iluminancia; tales como iluminación de fábricas, iluminación de oficinas, etc.

2.3 inteligenteA asistencia- según esquema de control de luz natural

recolectar la iluminancia de la luz natural, cuando el valor de iluminancia recolectada es mayor que el umbral de encendido, el sistema enciende la luz; cuando el valor de iluminancia recogido es inferior al umbral de apagado,, el sistema apaga la luz.

este esquema es adecuado para ambientes exteriores o semiexteriores, días lluviosos o condiciones climáticas inusuales; tales como: calle iluminación, iluminación cuadrada, iluminación de la habitación con suficiente luz natural, etc.

2.4 inteligenteA ssistance-según el esquema de control de iluminancia de la superficie de trabajo.

recolectar la iluminancia de la superficie de trabajo: cuando el valor de iluminancia recolectado es mayor que el umbral de iluminancia ,, el sistema disminuyó el brillo de la lámpara hasta que el valor de iluminancia recogido esté cerca del umbral de iluminancia; cuando el valor de iluminancia recogido es menor que el umbral de iluminancia , el sistema aumento de la lámpara brillo hasta que el valor de iluminancia recogido cerca del umbral de iluminancia.

este esquema es adecuado para ambientes semiexteriores con altos requisitos para la iluminación de la superficie de trabajo; como la iluminación de la línea de montaje, la iluminación de la oficina, etc.

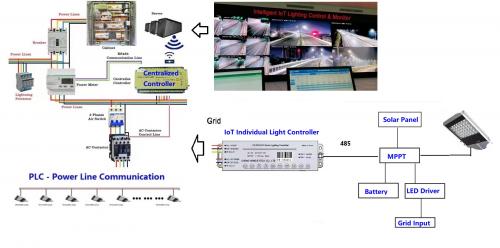

3. arquitectura completa del sistema：

1/6: control por horario de amanecer y atardecer,

2/6: atenuación automática por sensor de movimiento

3/6: compensación de intensidad de luz diurna

4/6: vinculación de terceros + detector de cámara

5/6: canales de comunicación híbridos

6/6: soluciones de pantalla táctil
